Медицина
6 декабря 2016
Как УЗИ помогает людям

Indicator.Ru рассказывает о применении ультразвука в медицине

Falco/Pixabay

Когда ультразвук пришел на службу к человеку, как появились и развивались аппараты для УЗИ, а также может ли УЗИ быть одномерным, рассказывает Indicator.Ru.

Немного истории

Прежде чем рассказать об истории появления ультразвукового исследования, нужно упомянуть два важнейших открытия, без которых этого метода не было бы.

Первым нужно вспомнить выдающегося итальянского естествоиспытателя и натуралиста Ладзаро Спалланцани, жившего в XVIII веке. Как и многие ученые того времени, он был весьма многосторонен: заложил основы современной метеорологии и вулканологии, провел процедуру ЭКО у лягушек и искусственного осеменения у собак. Кроме того, Спалланцани показал, что, если заткнуть летучей мыши уши, она не сможет ориентироваться в пространстве. Ученый предположил, что рукокрылые животные испускают некий не слышимый нами звук, улавливают его эхо и на основании этого ориентируются в пространстве. Так был открыт ультразвук.

Второе открытие было сделано человеком, прославившимся своей женой и исследованием радиоактивности, — нобелевским лауреатом Пьером Кюри. В 1880 году вместе со своим старшим братом Жаком он открыл эффект возникновения электричества в кристаллах, которые сжимаются, — пьезоэлектрический эффект. Именно он является основой детекторов ультразвука в аппаратах УЗИ.

Дальше пришлось ждать 1941 года, когда австрийский невролог Карл Фредерик Дюссик в сотрудничестве со своим братом Фредериком сделал первое ультразвуковое исследование мозга. Дюссик «обнаружил» опухоль и в 1947 году опубликовал свой метод под названием гиперфонографии. Правда, через пять лет оказалось, что Дюссик принял за опухоль отражение ультразвука от костей черепа.

Англичанин Джон Уайлд первым использовал УЗИ для определения толщины тканей кишечника в 1949 году. За эту работу его назвали «отцом медицинского УЗИ». Впрочем, «отцов УЗИ» было много. Как и вариантов ранних аппаратов: для некоторых исследований человека погружали в ванну с водой, для других — на несколько часов прижимали к пластиковой кювете. Было и много пионерских работ. Так, в 1958 году впервые при помощи УЗИ определили размер головки плода, чем положили начало акушерскому применению ультразвука.

Первый же современный аппарат, в котором сканер и приемник ультразвука находились в руке врача, появился в 1963 году в США. С тех пор началась эпоха современного УЗИ. Медицинскую аккредитацию на такие исследования стал выдавать с 1967 года Американский институт ультразвуковой медицины (AIUM): чтобы получить разрешение на практику, врачу-гинекологу (а первые клинические применения начались именно в акушерстве и гинекологии) приходилось выполнять не менее 170 исследований в год. Увы, СССР в этом сильно отставал: несмотря на первые диагностические опыты, выполненные еще в 1960 году, в практику советской медицины УЗИ стало внедряться лишь в конце 1980-х годов.

О том, каким было первое оборудование для УЗИ, как оно развивалось, а также какие возможности исследования внутренних органов этот метод диагностики предлагает сейчас, Indicator.Ru рассказал Николай Кульберг, руководитель отдела разработки средств медицинской визуализации ГБУЗ «Научно-практический центр медицинской радиологии ДЗМ», кандидат физико-математических наук.

От 1D к 2D

Первые ультразвуковые диагностические приборы появились в середине ХХ века. По современной классификации их можно было назвать 1D-УЗИ. Это значит, что на выходе врач получал не «картинку» исследуемого органа, а график, похожий на тот, что получается при работе сейсмографа. Такой тип визуализации данных называется «А-режимом», или «А-scan ultrasonography».

F99fb9f1b64dc2a52a9505278f80516aa9381432

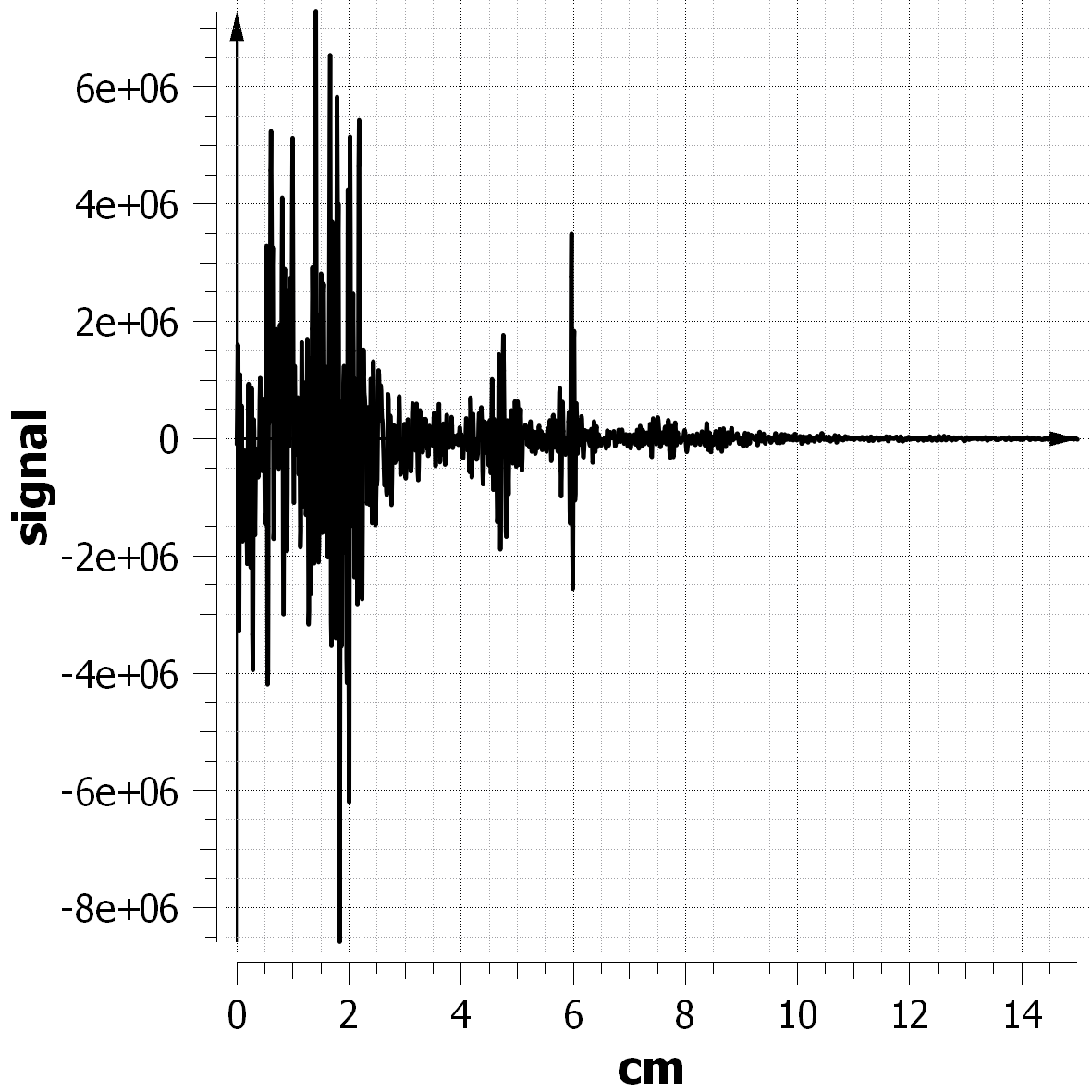

Интенсивность ультразвука, измеренного на разных глубинах тканей
Николай Кульберг

Датчик прибора по форме напоминал карандаш, а на торце «карандаша» находился плоский пьезокерамический чувствительный элемент. Приложив этот элемент к телу пациента, можно было получить информацию о столбике тканей по направлению датчика. Результат исследования (А-линия, A-Line) отображался на экране осциллографа примерно так, как это показано выше. Впрочем, даже такие невыразительные, абстрактные графики могли дать врачу очень важные диагностические сведения: например, на данном рисунке видно, как измеряется интенсивность ультразвука, отраженного на разных глубинах тканей. Так, на глубинах от 0 до 3 см звук отражается хорошо, кроме того, отражающие слои есть и на глубинах 5 и 6 см. Соответственно, зная строение исследуемого органа, врач может предполагать, от чего именно отражается ультразвук.

В 70-е годы ХХ века в конструкцию «одномерного» датчика было внесено важное изменение: теперь чувствительный элемент можно было поворачивать с помощью шагового электродвигателя, так как он был закреплен на шарнире. Вращение происходило внутри небольшой буферной камеры, заполненной жидкостью. Эту камеру прикладывали к телу пациента. Вращающийся датчик получал последовательно информацию из веерообразно расходящихся «лучей». Если полученные яркости отобразить на экране монитора, можно было получить двухмерное изображение тканей пациента, находящихся в одной плоскости. Данный метод исследования стали называть 2D-УЗИ, но более традиционно такую визуализацию называют «B-режим» (B-scan ultrasonography). Пример изображения внутреннего органа (левой почки) в В-режиме показан ниже. Если провести вертикальную линию по оси симметрии этого рисунка и построить график, то в результате получится линия, показанная на предыдущем рисунке (А-режим).

06fa1083a7451c752a350526dfa6a8e1a8d9fe35

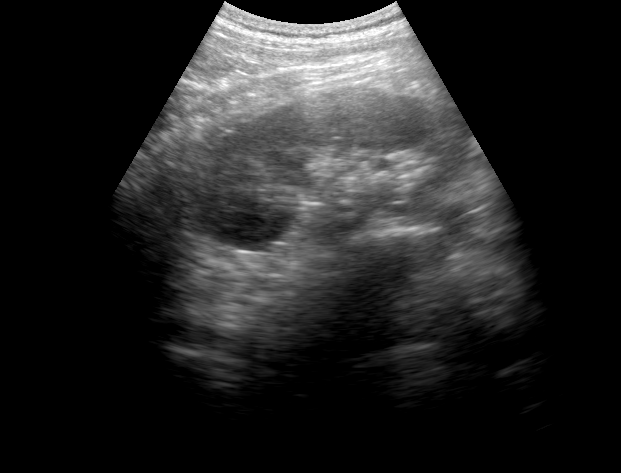

УЗИ левой почки
Николай Кульберг

Через некоторое время конструкция датчиков для двухмерного УЗИ была значительно усовершенствована. Вместо вращающейся головки научились применять так называемые фазированные датчики: поверхность такого датчика состоит из нескольких десятков или сотен элементов, каждый из которых излучает и принимает ультразвук отдельно от других. Здесь для изменения направления луча двигать ничего не надо — все управление осуществляется с помощью подачи электрических импульсов на разные элементы датчика с разными задержками. Сигналы, принятые разными элементами, также обрабатываются отдельно друг от друга. Благодаря этому получаются очень качественные B-изображения.

На этом принципе работает большинство современных ультразвуковых приборов. Основные типы датчиков: линейный, конвексный, секторный — представляют собой различные варианты фазированных решеток.

Тайна третьего измерения

Но если можно, пользуясь фазированным датчиком, отклонять луч в пределах одной плоскости, почему бы не сделать то же самое для перпендикулярной плоскости? Это и будет означать переход к третьему измерению. Этот переход произошел на рубеже 1990-х и 2000-х годов. Но здесь разработчики приборов УЗИ столкнулись со значительными техническими трудностями.

Представим, что для сканирования в одной плоскости требуется разделить датчик на 100 элементов. Сколько элементов понадобится для сканирования по еще одному измерению? Оказывается, 1002, то есть десять тысяч. К каждому такому элементу нужно подвести отдельный провод. Получится кабель такой толщины, что врач просто не сможет удержать его в руке.

Оценив эту трудность, разработчики на первых порах отказались от внедрения в практику двухмерных фазированных датчиков и пошли по хорошо известному пути механического сканирования. Снова в составе «флагманских» моделей приборов появились шарниры и шаговые двигатели, на которых вращался уже сложный фазированный датчик. Сканирование в одной плоскости было электронным, в другой — механическим. Такие датчики до сих пор можно встретить, они продаются в том числе и с новыми приборами.

Когда первый трехмерный датчик стал реальностью, обнаружилась еще одна трудность, связанная со временем получения одного объемного изображения. Скорость звука в теле человека примерно 1,5х105 см/с. Чтобы получить данные с глубины 15 см, приходится ждать 0,0002 секунды. На первый взгляд, это совсем немного. Тем не менее, когда мы переходим к двухмерному сканированию, нужно сделать порядка сотни таких одномерных сканов. Таким образом, один кадр B-изображения можно получить за две сотых секунды, то есть частота кадров будет не более пятидесяти кадров в секунду. А чтобы получить сотню B-сканов, нужных для построения объема, придется ждать уже две секунды. Повышение скорости сканирования стало предметом напряженных изысканий разработчиков во всем мире. Так, пользуясь электронным сканированием только по одной координате удалось повысить скорость сканирования примерно в десять раз за счет так называемого многолучевого сканирования, получаемая при этом частота составляла 5 объемов в секунду. Это было уже полноценное 3D-УЗИ, ведь, пользуясь этим способом, можно получать реалистичные трехмерные изображения. На рисунке ниже показан пример трехмерной реконструкции плода.

71591c92fb2b0060d2fa7711f4a1b1d7549e0de8
Пример трехмерной реконструкции плода

Спасти ситуацию помогли двухмерные фазированные датчики. Чтобы уменьшить число проводов в кабеле датчика, внутрь самого датчика поместили целый высокопроизводительный компьютер, который «сжимает» полученные данные и пересылает их в закодированном виде по относительно тонкому кабелю. Благодаря этому удается получать частоту несколько десятков «объемов» в секунду. А этого уже достаточно, например, для полноценной визуализации сердца в реальном времени. Поскольку к трем пространственным измерениям добавляется полноценное четвертое, время, эти технологии получили название 4D-УЗИ. С их помощью можно строить полноценное изображение клапанов сердца в режиме реального времени. Его примери приведен ниже.

А что на практике?

Сегодня процедура ультразвукового исследования, в том числе в формате 3D и 4D, проводится достаточно быстро и эффективно: внутренние органы можно увидеть с разрешением менее миллиметра. «Разрешение УЗИ системы зависит от рабочей частоты датчика и глубины, на которой находится исследуемый орган, — рассказывает Николай Кульберг. — Для абдоминальных исследований на частоте 3,5 МГц разрешение на средней глубине десять сантиметров составляет примерно три миллиметра. Для щитовидной железы датчик частотой 7,5 МГц может дать разрешение порядка полумиллиметра на глубине три сантиметра. Кардиодатчик на частоте 3 МГц и на глубине десять сантиметров покажет разрешение пять миллиметров». Что касается скорости получения изображений, то современные УЗИ-аппараты позволяют делать это за считанные минуты.

«На современных УЗ-аппаратах Philips c технологией xMATRIX получить 3D/4D изображение можно за 2-4 секунды, на приборах с механическими датчиками — за 10-14 секунд. Поиск удобной области сканирования, обработка полученных результатов и экспорт изображений занимают дополнительное время, таким образом, исследование может длиться до 20-30 минут», — рассказала Indicator.Ru Евгения Добрякова, старший специалист подразделения Philips «Ультразвуковые системы».

Куда дальше?

Впрочем, несмотря на все успехи в развитии УЗИ-аппаратов, предел совершенства их работы еще не достигнут. «О путях улучшения двумя словами сказать не получится, потому что это предмет очень сложных научных изысканий в разных областях — от физики и электроники до цифровой обработки сигналов. Здесь постоянно трудятся тысячи исследователей, и каждый год им удается показать какие-то заметные улучшения», — рассказывает Николай Кульберг. Кроме того, разработчики продолжают совершенствовать и аппараты для двухмерного УЗИ, так как далеко не всем врачам нужна объемная картинка.

Помимо совершенствования УЗИ, перед учеными стоят и иные задачи. «Сейчас на повестке дня исследователей во всем мире стоит вопрос создания так называемой УЗ-томографии (УЗТ) по аналогии с хорошо известной компьютерной томографией (КТ) на основе рентгеновского сканирования образца по отдельным слоям, — рассказывает Владимир Кукулин, доктор физико-математических наук, ведущий научный сотрудник отдела физики атомного ядра и главный научный сотрудник лаборатории теории атомного ядра НИИЯФ МГУ. — Создание УЗТ было бы поистине революционным шагом в медицине, сейсмологии и в других сферах, так как позволило бы заменить во многих случаях нежелательное рентгеновское облучение тела, причем многократное, на простое и совершенно безвредное УЗ-сканирование. Однако развитие УЗТ требует очень большого объема вычислений, которые нужно произвести за относительно небольшое время медицинского обследования пациента. Сделать это можно, только применив принципиально новую технологию вычислений на основе сверхбыстрого графического процессора. Эти работы сейчас только разворачиваются.

Второе чрезвычайно интересное новое направление — технология уничтожения опухолей и разрезания внутренних тканей тела с помощью направленного ультразвука. Это направление сейчас формируется под названием хирургии XXI века».
